Trong lĩnh vực xây dựng, bảng tra cốt thép và bảng tra diện tích cốt thép là những công cụ không thể thiếu đối với các kỹ sư và nhà thầu. Những bảng này cung cấp thông tin chính xác về các thông số kỹ thuật, giúp đảm bảo chất lượng và độ bền của công trình. Trong bài viết này, Giá Thép Hôm Nay sẽ cung cấp thông tin chi tiết về bảng tra cốt thép, bảng tra diện tích cốt thép, và những lưu ý quan trọng khi sử dụng cốt thép trong xây dựng.
Cốt Thép Là Gì?
Cốt thép là một loại vật liệu xây dựng quan trọng, thường được sử dụng trong các công trình bê tông cốt thép. Thuật ngữ “bê tông cốt thép” xuất phát từ sự kết hợp giữa bê tông (chịu lực nén tốt) và cốt thép (chịu lực kéo cao). Cốt thép có cường độ cao, giúp tăng khả năng chịu lực kéo của kết cấu, thay thế cho nhược điểm của bê tông. Hiện nay, cốt thép là vật liệu không thể thiếu trong hầu hết các công trình xây dựng, từ nhà ở dân dụng đến các công trình công mang tầm cỡ quốc tế
Phân Loại Cốt Thép
Cốt thép được phân loại dựa trên nhiều tiêu chí khác nhau:
-
Theo công nghệ chế tạo:
-
Cốt thép cán nóng (cốt thanh): Được sản xuất bằng cách cán nóng thép, thường ở dạng thanh dài.
-
Sợi kéo nguội (cốt sợi): Được kéo nguội để tăng độ bền, thường sử dụng trong các cấu kiện nhỏ hơn.
-
-
Theo hình dạng bề mặt:
-
Cốt tròn trơn: Bề mặt nhẵn, thường dùng cho các cấu kiện không yêu cầu độ bám dính cao.
-
Thép có gờ: Có gờ trên bề mặt, tăng độ bám dính với bê tông, thường dùng trong các cấu kiện chịu lực lớn.
-
-
Theo điều kiện sử dụng:
-
Cốt thép không căng trước: Sử dụng trong các kết cấu thông thường.
-
Cốt thép căng trước: Được căng trước để tạo ứng lực, thường dùng trong các công trình lớn như cầu, nhà cao tầng.
-
Diện Tích Cốt Thép Là Gì?
Diện tích cốt thép là thông số kỹ thuật quan trọng dùng để tính toán và bố trí cốt thép dọc trong các cấu kiện như cột, dầm, sàn. Thông số này giúp các kỹ sư lập kế hoạch thi công, đảm bảo tính toán chính xác số lượng và kích thước cốt thép cần thiết. Việc xác định đúng diện tích cốt thép giúp quá trình thi công diễn ra nhanh chóng, an toàn và đảm bảo chất lượng công trình.
Lưu Ý Khi Bố Trí Cốt Thép
Để đảm bảo chất lượng thi công, cần lưu ý các điểm sau:
-
Làm sạch bề mặt cốt thép: Trước khi thi công, cốt thép cần được vệ sinh sạch sẽ, không dính bùn đất, dầu mỡ hay vảy gỉ sét.
-
Hạn chế hao mòn: Trong quá trình làm sạch, tránh làm mòn hoặc hư hỏng thanh thép.
-
Đảm bảo hình dạng và kích thước: Sau khi uốn hoặc cắt, cốt thép phải giữ được hình dạng, kích thước và độ thẳng theo thiết kế.
-
Kiểm tra số lượng: Trước khi thi công, cần kiểm tra kỹ số lượng cốt thép để đảm bảo đủ cho công trình.
-
Neo cốt thép: Cốt thép chịu lực cần được neo chắc chắn tại các đầu thanh để đảm bảo khả năng chịu lực.
Nguyên Tắc Bố Trí Cốt Thép Dọc Dầm
Việc bố trí cốt thép dọc dầm cần tuân theo các nguyên tắc sau:
-
Đảm bảo khả năng chịu lực: Sau khi uốn hoặc cắt, cốt thép phải đủ khả năng chịu momen uốn trên tiết diện thẳng góc và tiết diện nghiêng.
-
Neo cốt thép: Các thanh thép chịu lực cần được neo chắc tại các đầu thanh để đảm bảo độ bền.
-
Bố trí hợp lý: Cốt thép chịu lực được đặt ở đáy dầm và ở phía trên theo phương án kết hợp phù hợp.
-
Cốt thép xiên: Được bố trí để chịu lực cắt, đảm bảo độ bền của kết cấu.
-
Cốt thép độc lập: Có thể là các thanh thẳng hoặc uốn đầu mút để làm cốt thép xiên, nhưng chỉ để neo mà không tham gia chịu momen.

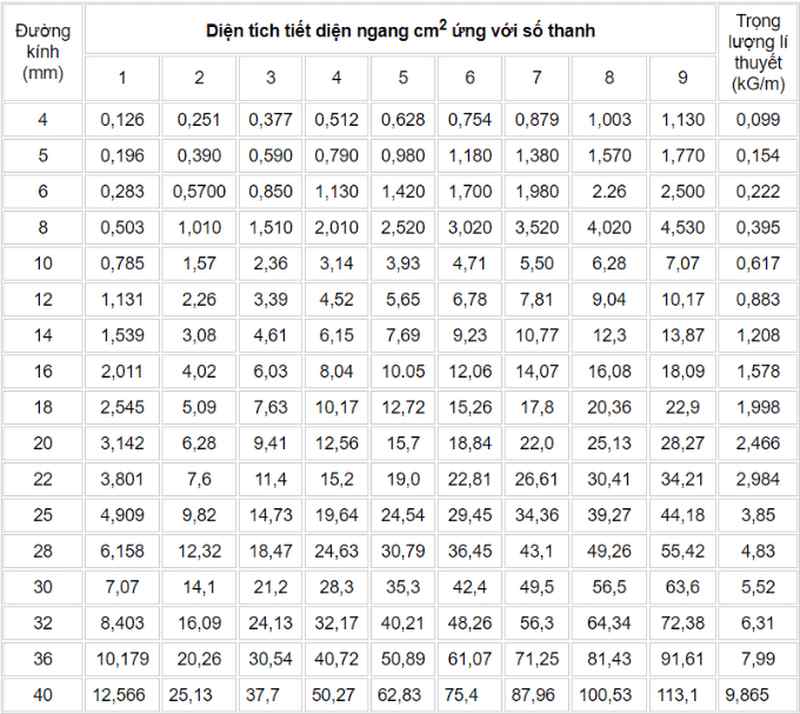

Bảng Tra Diện Tích Cốt Thép Cơ Bản
Bảng tra diện tích cốt thép là công cụ quan trọng, cung cấp thông tin về đường kính cốt thép dọc dầm và diện tích tương ứng. Đây là yếu tố cốt lõi ảnh hưởng trực tiếp đến chất lượng và độ bền của công trình. Dưới đây là một số lưu ý khi sử dụng bảng tra cốt thép:
-
Lựa chọn đường kính cốt thép:
-
Đường kính cốt thép dọc dầm sàn thường nằm trong khoảng 12-25mm.
-
Có thể chọn đường kính lên đến 32mm cho các dầm lớn.
-
Không chọn đường kính lớn hơn 1/10 bề rộng dầm.
-
Mỗi dầm không nên sử dụng quá 3 loại đường kính cốt thép, với chênh lệch tối thiểu giữa các đường kính là 2mm.
-
Bảng Tra Trọng Lượng Cốt Thép Tròn
Dưới đây là bảng tra cốt thép dạng tròn, cung cấp thông tin về trọng lượng của cốt thép theo đường kính:
|
STT |
Đường kính (mm) |
Trọng lượng/1m (kg) |
Trọng lượng/11.7m (kg) |
|---|---|---|---|
| 1 | 6 | 0.22 | 2.60 |
| 2 | 8 | 0.39 | 4.62 |
| 3 | 10 | 0.62 | 7.21 |
| 4 | 12 | 0.89 | 10.39 |
| 5 | 14 | 1.21 | 14.14 |
| 6 | 16 | 1.58 | 18.47 |
| 7 | 18 | 2.00 | 23.37 |
| 8 | 20 | 2.47 | 28.85 |
| 9 | 22 | 2.98 | 34.91 |
| 10 | 25 | 3.85 | 45.08 |
| 11 | 28 | 4.83 | 56.55 |
| 12 | 32 | 6.31 | 73.87 |

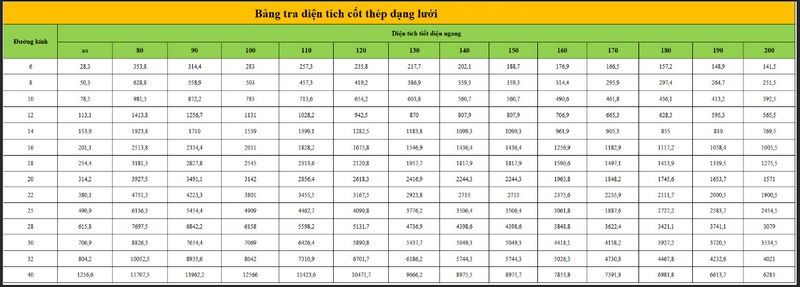

Bảng Tra Diện Tích Cốt Thép Dạng Lưới
Cốt thép dạng lưới là các sợi thép được sắp xếp đan xen theo kiểu chữ thập và hàn lại với nhau. Một số thông số của bảng tra diện tích cốt thép dạng lưới:
-
Cốt thép trơn: Đường kính nhỏ nhất 5mm, lớn nhất 12mm. Các sợi trong một ô lưới không được chênh lệch đường kính quá 3mm.
-
Cốt thép có gờ: Đường kính nhỏ nhất 6mm, lớn nhất 12mm.
Hy vọng bài viết này đã cung cấp đầy đủ thông tin về bảng tra cốt thép, bảng tra diện tích cốt thép, và các nguyên tắc bố trí cốt thép trong xây dựng. Giá Thép Hôm Nay luôn nỗ lực mang đến thông tin chính xác và hữu ích nhất về vật liệu xây dựng như tôn, thép, và cốt thép. Nếu bạn có bất kỳ thắc mắc nào về bảng tra cốt thép hoặc các vấn đề liên quan, hãy liên hệ với chúng tôi để được hỗ trợ!
