Mặt Bích Là Gì? Tìm Hiểu Cấu Tạo, Ứng Dụng Và Các Loại Mặt Bích Phổ Biến

Mặt bích là gì?

Khái niệm mặt bích

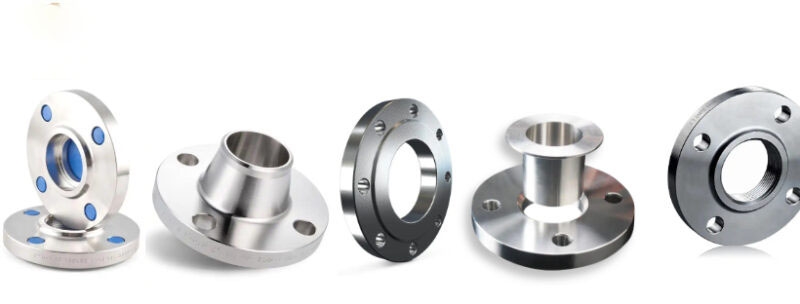

Mặt bích (tên tiếng Anh là Flange) là một sản phẩm cơ khí được thiết kế dưới dạng khối hình tròn, hình vuông hoặc hình oval (phổ biến nhất là hình tròn), có các lỗ để xỏ bu lông. Phụ kiện này được sử dụng để kết nối các đoạn ống dẫn với nhau, hoặc kết nối đường ống với các thiết bị công nghiệp khác như van (van bướm, van cổng), máy bơm, bình áp lực, và các thiết bị đo lường.

Thay vì hàn nối trực tiếp các đường ống lại với nhau một cách cố định, việc sử dụng mặt bích tạo ra một mối nối có thể tháo lắp được, mang tính linh hoạt vô cùng cao.

Cấu tạo cơ bản

Một mặt bích tiêu chuẩn, dù thuộc chủng loại nào, cũng thường bao gồm các thành phần cấu tạo cơ bản sau:

• Thân mặt bích: Phần đĩa kim loại hoặc nhựa tạo nên khối lượng và hình dáng chính, có độ dày mỏng khác nhau tùy theo áp suất thiết kế.
• Lỗ bu lông (Bolt Holes): Được khoan xung quanh rìa của mặt bích với số lượng và đường kính đối xứng (thường là 4, 8, 12, 16 lỗ…). Khoảng cách giữa các lỗ này được quy định cực kỳ nghiêm ngặt theo các tiêu chuẩn quốc tế.
• Bề mặt tiếp xúc (Flange Face): Đây là khu vực sẽ áp sát vào mặt bích đối diện. Để đảm bảo độ kín khít tuyệt đối, người ta thường chèn thêm một lớp gioăng làm kín (Gasket) ở giữa hai bề mặt này. Bề mặt tiếp xúc có thể là mặt phẳng (Flat Face – FF), mặt lồi (Raised Face – RF), hoặc mặt có rãnh vòng (Ring Type Joint – RTJ).
• Đường kính trong (Inside Diameter) & Đường kính ngoài (Outside Diameter): Kích thước này phải tương thích hoàn toàn với kích thước danh định của đường ống (DN).

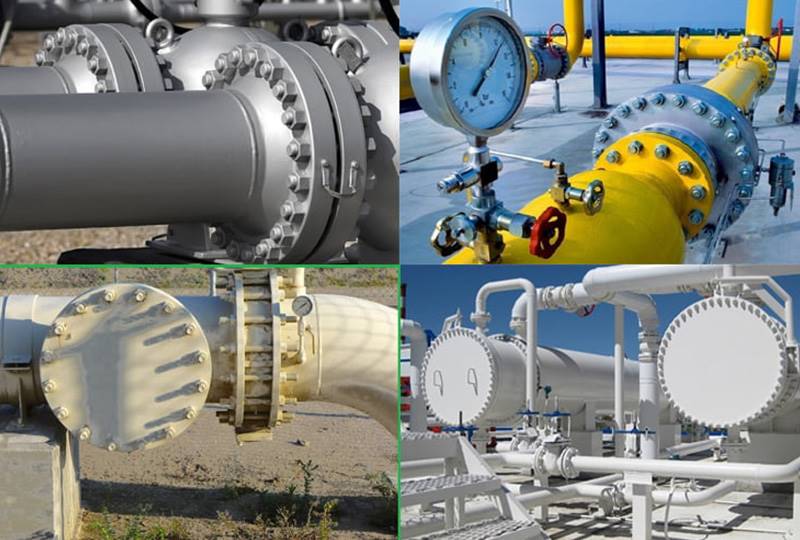

Vai trò của mặt bích trong hệ thống đường ống công nghiệp

Trong thực tế thi công và vận hành, mặt bích mang lại những giá trị không thể thay thế:

• Tạo sự liền mạch: Kết nối các đoạn ống rời rạc thành một hệ thống khép kín, chịu được áp lực cao và chống rò rỉ lưu chất ra môi trường.
• Dễ dàng bảo trì và sửa chữa: Nhờ liên kết bằng bu lông, khi một đoạn ống hay một van bị hỏng, kỹ thuật viên chỉ cần tháo bu lông để thay thế phần đó mà không phải cắt phá hay hàn lại từ đầu.
• Linh hoạt trong lắp ráp: Giúp việc thi công trong các không gian hẹp, hoặc trên các độ cao nguy hiểm trở nên dễ dàng và an toàn hơn so với phương pháp hàn 100%.

Các tiêu chuẩn mặt bích phổ biến hiện nay

Để hai mặt bích có thể lắp vừa khít với nhau, chúng phải được chế tạo cùng một hệ tiêu chuẩn. Hiện nay, thế giới công nghiệp sử dụng 4 hệ tiêu chuẩn chính:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại thị trường Châu Á và Việt Nam. Các cấp áp lực thường gặp là JIS 5K, JIS 10K, JIS 16K, JIS 20K.
• Tiêu chuẩn ANSI / ASME (Mỹ): Rất khắt khe về thông số kỹ thuật, thường dùng trong ngành dầu khí, hóa chất. Cấp áp lực được ký hiệu theo Class: Class 150, Class 300, Class 600, Class 900…
• Tiêu chuẩn DIN (Đức / Châu Âu): Ký hiệu áp suất bằng PN (Pressure Nominal) như PN10, PN16, PN25, PN40. Rất thông dụng trong các hệ thống cấp nước, PCCC.
• Tiêu chuẩn BS (Anh Quốc): Tương tự như DIN, cũng phân loại theo PN (ví dụ BS 4504 PN10, PN16). Hiện nay tiêu chuẩn BS và DIN có độ tương thích cao và thường có thể dùng chung.

Phân loại mặt bích theo vật liệu

Tùy thuộc vào môi chất chảy bên trong đường ống (nước sạch, nước thải, hóa chất ăn mòn, khí nén, hơi nóng) mà ta phải chọn vật liệu chế tạo mặt bích tương ứng.

Mặt bích thép carbon (Carbon Steel Flange)

• Đặc điểm: Chế tạo từ thép hợp kim carbon (như A105, SS400). Đặc tính chung là có màu đen hoặc màu xám kim loại, chịu được lực tác động vật lý lớn.
• Ưu điểm: Độ bền cơ học cực cao, chịu được áp suất và nhiệt độ lớn. Giá thành rẻ nhất trong số các loại mặt bích kim loại, dễ gia công và dễ tìm mua.
• Nhược điểm: Dễ bị oxy hóa và gỉ sét nếu không được bảo vệ bề mặt tốt.
• Ứng dụng: Là loại mặt bích thép được dùng nhiều nhất trong hệ thống PCCC, hệ thống chiller, cấp thoát nước thông thường, và các đường ống dẫn dầu, khí nén không có tính ăn mòn.

Mặt bích inox (Stainless Steel Flange)

• Đặc điểm: Chế tạo từ thép không gỉ (Inox 304, Inox 316, Inox 201). Bề mặt sáng bóng, thẩm mỹ cao.
• Ưu điểm: Khả năng chống ăn mòn, chống oxy hóa tuyệt vời. Chịu được nhiệt độ rất cao và môi trường hóa chất khắc nghiệt. Không phản ứng với nước và thực phẩm.
• Nhược điểm: Chi phí đầu tư ban đầu cao hơn nhiều so với thép carbon. Gia công khó hơn.
• Ứng dụng: Mặt bích inox là tiêu chuẩn bắt buộc cho ngành công nghiệp thực phẩm, đồ uống, dược phẩm, hóa chất, xử lý nước thải y tế và môi trường nước biển.

Mặt bích thép mạ kẽm (Galvanized Flange)

• Đặc điểm: Bản chất là mặt bích thép carbon nhưng được phủ một lớp kẽm bảo vệ bên ngoài.
• Ưu điểm: Lớp mạ kẽm giúp chống ăn mòn, chống gỉ sét trong môi trường ẩm ướt tốt hơn so với thép đen, trong khi giá thành vẫn rẻ hơn đáng kể so với inox.
• Nhược điểm: Theo thời gian và do ma sát tĩnh, lớp mạ kẽm có thể bị bong tróc.
• Ứng dụng: Hệ thống đường ống cấp nước ngoài trời, hệ thống PCCC, các công trình tiếp xúc với không khí có độ ẩm cao.

Mặt bích nhựa (Plastic Flange)

• Đặc điểm: Chế tạo từ các loại nhựa công nghiệp như PVC, UPVC, CPVC, PPR hay HDPE.
• Ưu điểm: Trọng lượng nhẹ, dễ dàng vận chuyển và lắp đặt. Cách điện tuyệt đối. Khả năng kháng hóa chất cực tốt. Giá thành rất rẻ.
• Nhược điểm: Chịu nhiệt độ và áp suất kém. Dễ nứt vỡ nếu va đập mạnh.
• Ứng dụng: Hệ thống cấp thoát nước sinh hoạt, hồ bơi, trạm xử lý nước.

Phân loại dựa trên thiết kế (Các loại mặt bích phổ biến)

Mặt bích hàn cổ (Weld Neck Flange)

• Cấu tạo: Có một phần “cổ” vươn dài ra, thon dần và được hàn vát mép (butt-weld) trực tiếp với đầu của đường ống.
• Ưu điểm: Thiết kế cổ dài giúp phân tán ứng suất, giảm thiểu sự tập trung lực tại chân mối hàn. Đây là loại có độ bền cấu trúc cao nhất.
• Nhược điểm: Giá thành đắt đỏ. Đòi hỏi kỹ thuật hàn cao và cần căn chỉnh chính xác.
• Ứng dụng thực tế: Bắt buộc sử dụng trong các hệ thống có áp suất và nhiệt độ cực cao như nhà máy lọc hóa dầu, hệ thống dẫn hơi nóng lò hơi (Boiler).

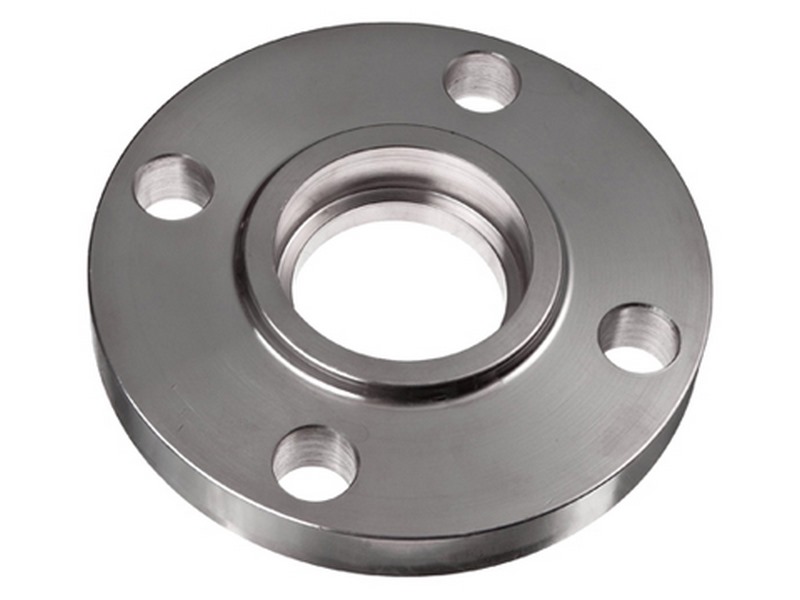

Mặt bích hàn bọc đúc (Socket Weld Flange)

• Cấu tạo: Có một phần “ổ cắm” (socket) ở giữa. Đầu đường ống sẽ được đút lọt vào trong ổ cắm này, sau đó hàn một đường hàn góc ở phía bên ngoài.
• Ưu điểm: Không cần vát mép đường ống. Tránh được xỉ hàn lọt vào bên trong lòng ống.
• Nhược điểm: Có khe hở nhỏ giãn nở nhiệt bên trong dễ tích tụ cặn bẩn. Độ bền tĩnh yếu hơn hàn cổ.
• Ứng dụng thực tế: Chuyên dùng cho các đường ống nhỏ (dưới DN50), hệ thống thủy lực, đường dẫn khí nén áp lực cao.

Mặt bích trượt (Slip On Flange)

• Cấu tạo: Ống được trượt vào bên trong lỗ bích và được cố định bằng hai đường hàn góc (hàn trong và hàn ngoài).
• Ưu điểm: Loại mặt bích trượt này rất dễ thi công. Chi phí mua vật tư thấp. Không cần cắt đường ống với độ chính xác tuyệt đối.
• Nhược điểm: Phải hàn đến hai lần làm tăng thời gian thi công. Sức chịu áp lực không cao bằng bích hàn cổ.
• Ứng dụng thực tế: Cực kỳ phổ biến trong các ứng dụng áp suất thấp và trung bình, hệ thống nước làm mát.

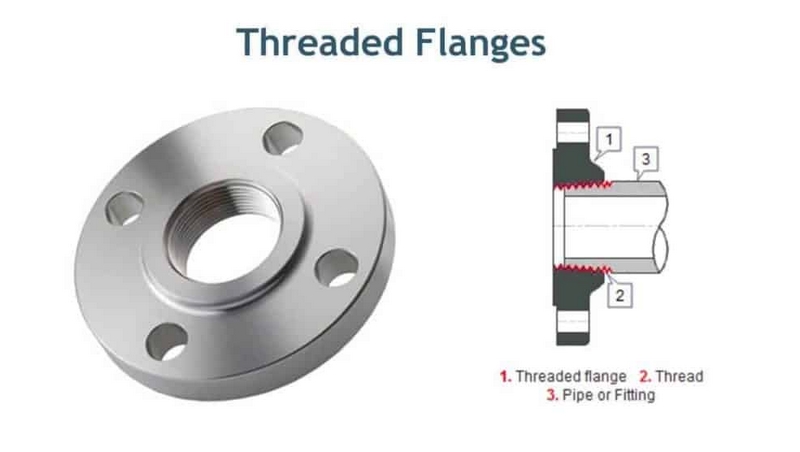

Mặt bích ren (Threaded Flange)

• Cấu tạo: Phần lỗ bên trong của mặt bích ren được gia công tiện các bước ren để vặn trực tiếp vào đầu ống đã được tiện ren.
• Ưu điểm: Không sinh ra tia lửa điện vì không dùng mỏ hàn. Thi công nhanh gọn, dễ dàng tháo lắp.
• Nhược điểm: Chỉ dùng được cho ống thành dày. Khả năng chịu áp lực kém nhất, dễ bị rò rỉ qua các rãnh ren.
• Ứng dụng thực tế: Giải pháp cho các khu vực yêu cầu phòng chống cháy nổ tuyệt đối (nhà máy gas, trạm xăng).

Mặt bích mù (Blind Flange)

• Cấu tạo: Mặt bích mù (hay bích bịt) hoàn toàn không có lỗ thoát lưu chất ở giữa. Nó là một đĩa đặc.
• Ưu điểm: Bịt kín hoàn toàn các đầu cuối của đường ống. Dễ dàng tháo ra khi cần mở rộng hệ thống.
• Nhược điểm: Chịu ứng suất uốn cong ở tâm lớn nhất do hứng chịu toàn bộ áp lực dòng chảy.
• Ứng dụng thực tế: Lắp đặt tại điểm cuối đường dẫn chờ nối dài, nắp đậy bồn bể.

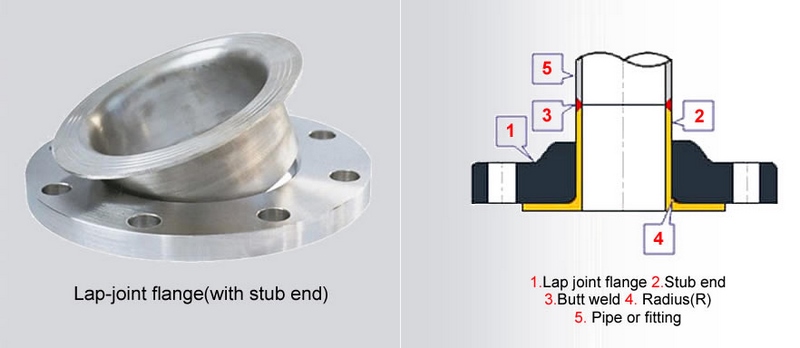

Mặt bích Lap Joint

• Cấu tạo: Gồm 2 phần rời nhau: Một mặt bích xoay tự do và một đoạn ống bọc (Stub End) hàn trực tiếp vào ống.
• Ưu điểm: Việc căn chỉnh các lỗ bu lông trở nên dễ dàng. Giúp tiết kiệm chi phí: dùng Stub End inox kết hợp mặt bích lap joint bằng thép carbon bên ngoài.
• Nhược điểm: Khả năng chịu áp suất tĩnh không cao.
• Ứng dụng thực tế: Hệ thống ống đắt tiền cần giảm chi phí vật tư, hoặc hệ thống thường xuyên phải tháo dỡ.

Kinh nghiệm lựa chọn mặt bích phù hợp cho doanh nghiệp

Để đảm bảo kỹ thuật và tối ưu ngân sách, hãy xem xét 4 yếu tố cốt lõi sau:

Theo môi trường làm việc

• Nước sạch, khí nén thông thường: Hãy chọn bích thép mạ kẽm hoặc thép carbon để tiết kiệm.
• Hóa chất, axit, bazơ: Bắt buộc dùng bích inox 316 hoặc bích nhựa.
• Thực phẩm, dược phẩm: Inox 304/316 chuẩn vi sinh (Sanitary) là lựa chọn duy nhất.

Theo áp suất và nhiệt độ

• Xác định rõ áp suất làm việc thực tế để đối chiếu với áp suất danh định của bích. Nếu áp suất đường ống là 12 bar, bạn phải chọn bích theo chuẩn PN16 (16 bar) hoặc JIS 10K/16K. Với hệ thống cao áp, mặt bích hàn cổ là giải pháp tốt nhất.

Theo vật liệu đường ống

• Nguyên tắc chung: Ống vật liệu nào thì bích vật liệu đó để tránh hiện tượng “ăn mòn điện hóa”. Nếu bắt buộc dùng khác loại, hãy sử dụng mặt bích Lap Joint.

Theo chi phí đầu tư

• Bạn có thể sử dụng mặt bích trượt thay vì mặt bích hàn cổ cho những đường ống nước áp lực thấp để giảm mạnh chi phí mua vật tư và công thợ hàn.

Trên đây là lời giải đáp cho thắc mắc Mặt Bích Là Gì? Toàn Tập Về Các Loại Mặt Bích Phổ Biến Nhất Hiện Nay. Chúc các bạn có thêm nhiều kiến thức bổ ích.
