Lưới thép hàn là tấm hoặc cuộn lưới gồm các sợi thép dọc và ngang đặt vuông góc, được hàn điểm tự động tại mọi mắt giao nhau. Lưới thép hàn thay cho việc rải và buộc thép thủ công ở sàn, nền, mặt đường, tường, giúp thi công nhanh và bước thép đều. Bài viết giải thích cấu tạo, ký hiệu như D8a200, tiêu chuẩn TCVN 9391:2012, bảng trọng lượng lưới thép hàn theo kg/m² cho sợi 4 đến 12 mm và cách chọn, kiểm tra khi mua.
Lưới thép hàn là gì?
Lưới thép hàn được sản xuất trên máy hàn lưới: các sợi dọc được nạp song song, sợi ngang được cấp vào và hàn điện trở tại từng điểm giao. Sản phẩm là tấm lưới kích thước cố định hoặc cuộn lưới với sợi nhỏ. So với lưới buộc tay, lưới hàn có bước sợi chính xác, các mắt lưới không xô lệch khi đi lại, đổ bê tông, và rút ngắn đáng kể thời gian lắp dựng cốt thép.
Ở Việt Nam, việc dùng lưới thép hàn trong kết cấu bê tông cốt thép được quy định tại TCVN 9391:2012 “Lưới thép hàn dùng trong kết cấu bê tông cốt thép, tiêu chuẩn thiết kế, thi công lắp đặt và nghiệm thu”, áp dụng cho lưới làm từ sợi thép đường kính 4 đến 12 mm, thay thế TCXDVN 267:2002.
Cách đọc ký hiệu lưới thép hàn
- D8a200: sợi thép đường kính 8 mm, khoảng cách giữa tim các sợi 200 mm, áp dụng cho cả hai phương nếu không ghi riêng.
- D10a150 x D8a200: phương thứ nhất sợi 10 mm bước 150 mm, phương thứ hai sợi 8 mm bước 200 mm (lưới chữ nhật, dùng khi hai phương chịu lực khác nhau).
- Kích thước tấm: ví dụ 2,4 × 6 m. Tấm có thể để thò đầu sợi ở mép để nối chồng.
- Bề mặt sợi: sợi trơn hoặc sợi có gân. Lưới mạ kẽm dùng cho hàng rào, chuồng trại, công trình ngoài trời không đổ bê tông.

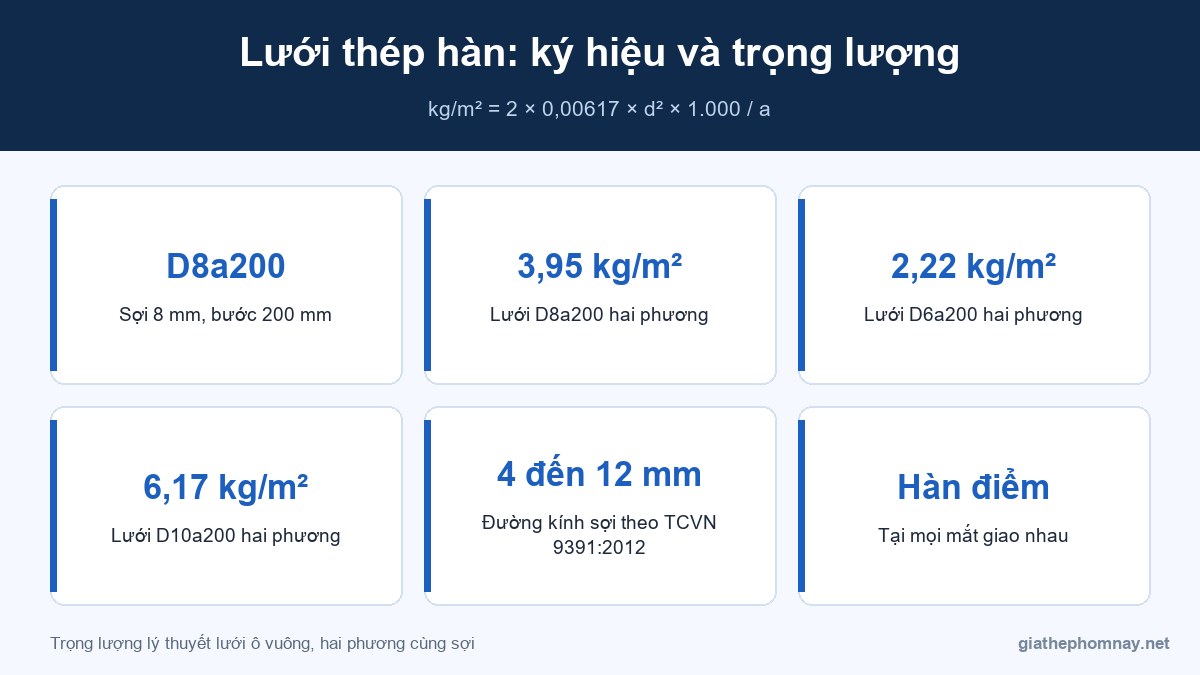

Bảng trọng lượng lưới thép hàn (kg/m²)
Tính cho lưới ô vuông, hai phương cùng đường kính và cùng bước: kg/m² = 2 × (0,00617 × d²) × 1.000 / a, với d là đường kính sợi (mm), a là bước lưới (mm). Trọng lượng 1 m sợi theo đường kính lấy từ công thức barem thép tròn. Xem thêm barem trọng lượng thép tròn theo đường kính.
| Đường kính sợi | kg/m 1 sợi | Bước a100 | a150 | a200 | a250 |
|---|---|---|---|---|---|
| D4 | 0,099 | 1,97 | 1,32 | 0,99 | 0,79 |
| D5 | 0,154 | 3,09 | 2,06 | 1,54 | 1,23 |
| D6 | 0,222 | 4,44 | 2,96 | 2,22 | 1,78 |
| D8 | 0,395 | 7,90 | 5,27 | 3,95 | 3,16 |
| D10 | 0,617 | 12,34 | 8,23 | 6,17 | 4,94 |
| D12 | 0,888 | 17,77 | 11,85 | 8,88 | 7,11 |
Ví dụ: lưới D8a200 nặng khoảng 3,95 kg/m², một tấm 2,4 × 6 m (14,4 m²) nặng khoảng 57 kg. Lưới D6a200 nặng khoảng 2,22 kg/m². Trọng lượng thực tế của tấm có thể chênh một chút do phần đầu sợi thò ra ở mép và dung sai đường kính sợi.
Ứng dụng của lưới thép hàn
| Hạng mục | Lưới thường gặp (tham khảo) |
|---|---|
| Nền nhà xưởng, sân bãi, đường bê tông | D6 đến D10, bước 150 đến 200 mm, một hoặc hai lớp |
| Sàn nhà, sàn deck, sàn mái | D6 đến D10 theo thiết kế. Lưới chống nứt trên sàn deck thường dùng sợi nhỏ |
| Tường bê tông, vách, bể nước | Lưới hai lớp theo thiết kế |
| Trát tường, chống nứt lớp vữa | Lưới sợi nhỏ mạ kẽm |
| Hàng rào, chuồng trại, kệ | Lưới mạ kẽm, sợi 3 đến 5 mm |
Cột “lưới thường gặp” chỉ để hình dung. Đường kính và bước lưới cho kết cấu chịu lực luôn lấy theo thiết kế. Khi thay lưới buộc tay bằng lưới hàn, thiết kế cần kiểm tra lại diện tích thép tương đương trên mỗi mét bề rộng, tra nhanh bằng bảng diện tích cốt thép trên một mét bề rộng.
Ưu điểm và hạn chế
- Ưu điểm: lắp đặt nhanh, giảm nhân công buộc thép. Bước đều, đúng thiết kế. Mối hàn giữ mắt lưới không xô lệch. Giảm hao hụt cắt.
- Hạn chế: kích thước tấm cố định nên chỗ lỗ mở, góc cạnh phải cắt chỉnh. Vận chuyển tấm lớn cần xe phù hợp. Cần đặt hàng trước theo quy cách.
Kiểm tra lưới thép hàn khi nhận hàng
- Đường kính sợi và bước lưới đúng đơn hàng: đo bằng thước kẹp và thước dây ở nhiều vị trí.
- Mối hàn chắc, không bỏ sót mắt, không cháy thủng sợi.
- Sợi không gỉ bong vảy, không cong vênh, tấm phẳng.
- Cân thử một vài tấm để đối chiếu với trọng lượng lý thuyết ở bảng trên.
- Có chứng chỉ chất lượng của sợi thép và kết quả thử mối hàn theo lô.
Lắp đặt lưới thép hàn
- Đặt con kê để bảo đảm lớp bê tông bảo vệ dưới lưới.
- Rải tấm theo sơ đồ đặt lưới, sợi chịu lực chính theo đúng phương thiết kế.
- Nối chồng các tấm cạnh nhau theo chiều dài nối quy định trong thiết kế và TCVN 9391:2012, buộc tại các điểm chồng.
- Với lưới hai lớp, dùng chân chó giữ khoảng cách giữa hai lớp.
- Kiểm tra trước khi đổ bê tông, hạn chế giẫm trực tiếp lên lưới lớp trên.
Nguyên tắc đặt lưới theo phương chịu lực và thép mũ có trong bài bố trí lưới thép sàn.
Câu hỏi thường gặp
Lưới thép hàn D8a200 bao nhiêu kg/m²?
Khoảng 3,95 kg/m² với lưới ô vuông hai phương cùng D8 bước 200 mm.
Lưới thép hàn D6a200 bao nhiêu kg/m²?
Khoảng 2,22 kg/m².
Lưới thép hàn theo tiêu chuẩn nào?
Dùng trong kết cấu bê tông cốt thép theo TCVN 9391:2012, áp dụng cho sợi thép đường kính 4 đến 12 mm.
Lưới thép hàn có thay được thép buộc tay không?
Được, nếu diện tích thép trên một mét bề rộng tương đương và được thiết kế chấp thuận. Thường dùng cho sàn, nền, đường bê tông.
Kết luận
Lưới thép hàn giúp thi công cốt thép sàn, nền, tường nhanh và đều hơn. Nắm cách đọc ký hiệu và bảng trọng lượng kg/m² giúp dự trù vật tư và kiểm tra hàng chính xác. Cần báo giá lưới thép hàn hoặc thép cuộn, thép thanh để gia công lưới, hãy liên hệ Giá Thép Hôm Nay.
