Búa nước là gì? Cơ chế, cách tính độ tăng áp và cách phòng chống

Búa nước là gì? Búa nước (thủy kích, water hammer) là hiện tượng áp suất trong đường ống tăng vọt rồi dao động mạnh khi dòng chất lỏng đang chảy bị dừng hoặc đổi vận tốc đột ngột, thường do đóng van nhanh hoặc bơm dừng đột ngột. Đợt sóng áp suất chạy dọc ống với tốc độ khoảng một nghìn mét mỗi giây, gây tiếng đập “cạch cạch”, rung ống, có thể làm nứt van, bung mối nối, vỡ ống. Bài viết giải thích cơ chế, cách ước tính độ tăng áp, các nguyên nhân thường gặp trong nhà ở và nhà máy, cùng các biện pháp phòng chống.

Búa nước là gì? Cơ chế hình thành

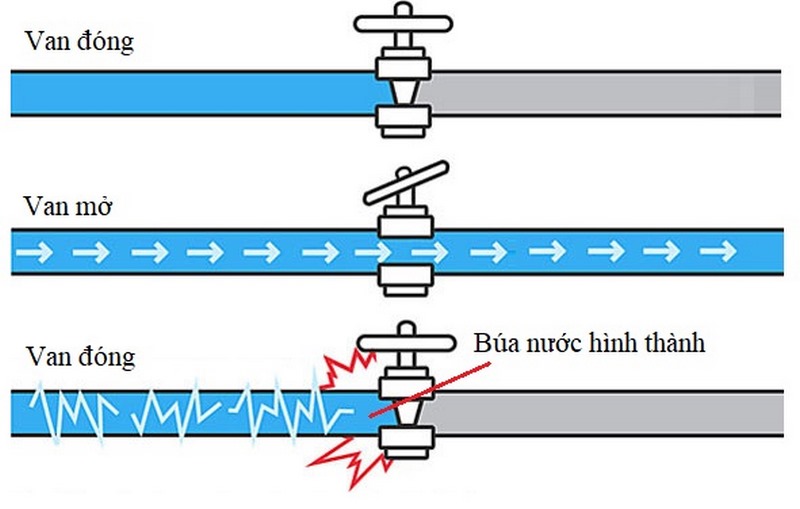

Nước gần như không nén được. Khi một cột nước dài đang chảy trong ống bị van chặn lại tức thì, lớp nước sát van dừng trước, bị lớp nước phía sau dồn ép, áp suất tại đó tăng vọt. Vùng áp suất cao này lan ngược về phía đầu ống dưới dạng sóng áp suất, phản xạ ở đầu kia rồi quay lại, tạo nên chuỗi dao động áp suất lên xuống cho đến khi tắt dần do ma sát. Mỗi lần sóng đập vào van, cút, đầu ống là một “nhát búa”.

Ngược lại, ở phía hạ lưu van hoặc khi bơm dừng, áp suất có thể giảm mạnh, thậm chí xuống dưới áp suất hơi của nước, tạo bọt hơi; khi bọt hơi xẹp lại, cột nước đập vào nhau gây ra áp suất đột biến còn nguy hiểm hơn.

Búa nước mạnh đến mức nào? Công thức ước tính

Độ tăng áp suất tối đa khi dòng chảy bị dừng tức thì được ước tính bằng công thức Joukowsky:

ΔP = ρ × a × Δv

• ρ: khối lượng riêng của nước, khoảng 1.000 kg/m³.
• a: tốc độ truyền sóng áp suất trong ống. Với nước trong ống thép, thường khoảng 1.000 đến 1.300 m/s; trong ống nhựa mềm hơn chỉ vài trăm m/s.
• Δv: độ thay đổi vận tốc dòng chảy (m/s).

Ví dụ: nước chảy 2 m/s trong ống thép (a ≈ 1.200 m/s) bị dừng tức thì: ΔP ≈ 1.000 × 1.200 × 2 = 2.400.000 Pa ≈ 24 bar. Con số này cộng thêm vào áp suất làm việc. Một hệ thống chạy 6 bar có thể chịu đỉnh áp khoảng 30 bar trong tích tắc, gấp năm lần bình thường.

“Đóng nhanh” là nhanh đến mức nào?

Sóng áp suất cần thời gian 2L / a để đi đến đầu kia của ống (dài L) rồi phản xạ về van. Nếu van đóng nhanh hơn khoảng thời gian này, áp suất sẽ tăng gần hết mức Joukowsky. Ví dụ ống dài 600 m, a = 1.200 m/s: 2L / a = 1 giây. Đóng van trong 1 giây là “đóng tức thì” với đường ống này; muốn giảm búa nước, thời gian đóng phải dài hơn nhiều lần con số đó. Với ống ngắn trong nhà, thời gian tới hạn rất nhỏ, nhưng vận tốc và chiều dài cũng nhỏ nên búa nước thường chỉ gây tiếng ồn, trừ khi dùng van đóng cực nhanh.

Nguyên nhân gây búa nước thường gặp

Tác hại của búa nước

• Hỏng van, đồng hồ, cảm biến: màng, đĩa van, kim đồng hồ chịu va đập lặp lại.
• Bung mối nối, rò rỉ: ren, gioăng mặt bích, khớp nối bị lỏng dần sau nhiều lần dao động.
• Nứt, vỡ ống: khi đỉnh áp vượt khả năng chịu áp của ống hoặc phụ kiện.
• Dịch chuyển, giật ống: lực lớn tại cút, tê làm giá đỡ bật ra.
• Hỏng bơm: dòng chảy ngược và va đập ảnh hưởng cánh bơm, phớt.
• Tiếng ồn, rung khó chịu trong nhà ở, khách sạn.

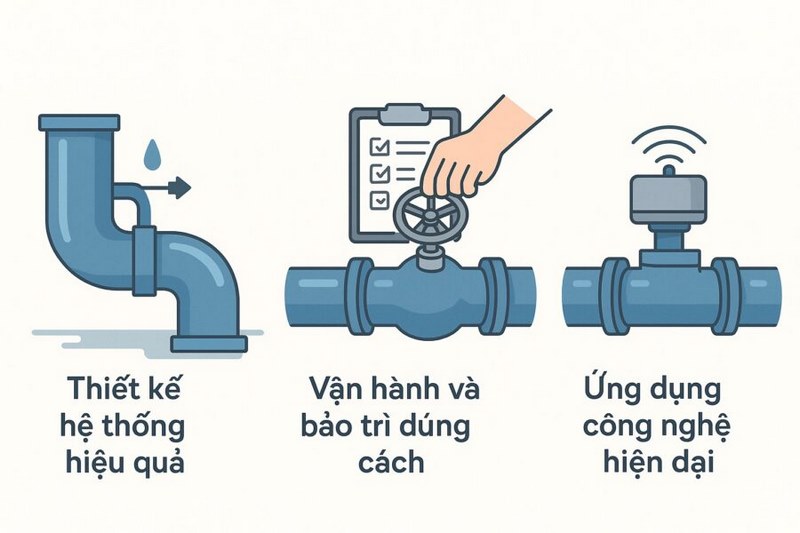

Cách phòng chống và khắc phục búa nước

1. Giảm tốc độ thay đổi dòng chảy

• Đóng mở van từ từ, nhất là van tay trên đường ống dài. Dùng van có bộ truyền động chậm thay vì van gạt.
• Khởi động mềm, biến tần cho bơm để tăng giảm lưu lượng dần dần.
• Van một chiều đóng nhanh có giảm chấn (loại lò xo, loại im lặng) đóng trước khi dòng kịp chảy ngược, thay cho van lá lật đóng sập.

2. Giảm vận tốc dòng chảy thiết kế

Vì độ tăng áp tỷ lệ với vận tốc, chọn đường kính ống đủ lớn để vận tốc không quá cao là cách phòng ngừa từ gốc. Nhiều thiết kế cấp nước giới hạn vận tốc trong khoảng 1 đến 2 m/s. Tra đường kính trong của từng cỡ ống trong bài bảng đường kính và độ dày ống theo SCH.

3. Lắp thiết bị hấp thụ sóng áp

• Bình chống va (water hammer arrestor): buồng khí hoặc piston đệm lắp gần van đóng nhanh, phổ biến trong nhà ở, khách sạn.
• Bình tích áp, bình điều áp ở trạm bơm.
• Van xả áp, van an toàn mở khi áp vượt ngưỡng.
• Van xả khí ở các điểm cao để không có túi khí gây va đập khi khởi động.

4. Cố định đường ống đúng cách

Kẹp, giá đỡ, gối neo tại cút, tê và đầu ống giữ cho ống không bị giật khi có sóng áp. Ống treo lỏng lẻo làm tiếng ồn và hư hỏng tăng lên nhiều.

5. Riêng với đường hơi

Bố trí ống có độ dốc về điểm xả, lắp bẫy hơi để thoát nước ngưng liên tục, khởi động hệ thống từ từ để làm nóng ống trước khi mở hơi hoàn toàn.

Chọn ống và phụ kiện chịu được búa nước

Đường ống phải chịu được áp suất làm việc cộng với đỉnh áp do búa nước theo tính toán của thiết kế. Với hệ thống áp lực cao, ống thép đúc và ống thép hàn thành dày được dùng nhiều; cách ước tính áp suất cho phép theo độ dày có trong bài ống thép đúc phi 114 và áp suất làm việc. Mặt bích, gioăng, van phải có cấp áp suất tương ứng; xem bài chọn mặt bích theo cấp áp suất.

Trong nhà ở, ống thép mạ kẽm và phụ kiện ren cũng cần được kẹp chắc chắn; ống đã gỉ mỏng thành sẽ dễ thủng khi gặp búa nước. Giá các loại ống thép có tại trang ống thép mạ kẽm, ống đen giá hôm nay.

Câu hỏi thường gặp

Búa nước là gì?

Là hiện tượng áp suất trong ống tăng vọt và dao động khi dòng chảy bị dừng hoặc đổi vận tốc đột ngột, gây tiếng đập và rung ống.

Vì sao tắt vòi nước lại nghe tiếng cạch trong ống?

Vòi đóng nhanh làm dòng nước dừng đột ngột, sóng áp suất dội trong ống và làm ống va vào tường, giá đỡ.

Búa nước có làm vỡ ống không?

Có thể, khi đỉnh áp vượt khả năng chịu áp của ống, van hoặc mối nối, nhất là trên đường ống dài, vận tốc cao.

Cách xử lý búa nước trong nhà?

Kẹp cố định ống, lắp bình chống va gần van đóng nhanh, giảm áp lực nước cấp bằng van giảm áp nếu áp quá cao.

Kết luận

Búa nước là sóng áp suất sinh ra khi dòng chảy bị dừng đột ngột; độ tăng áp có thể ước tính bằng ρ × a × Δv và đạt hàng chục bar với vận tốc vài m/s trong ống thép. Phòng chống hiệu quả nhất là đóng van chậm, giảm vận tốc thiết kế, dùng van một chiều phù hợp, lắp bình chống va và cố định ống chắc chắn. Cần ống thép và phụ kiện cho hệ thống chịu áp, hãy liên hệ Giá Thép Hôm Nay để được tư vấn.
